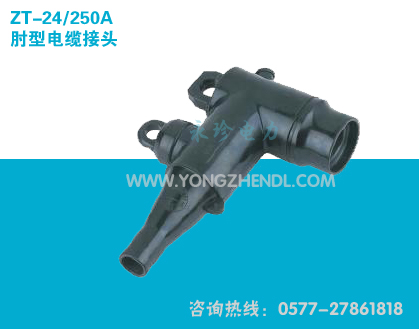

ZT-24/250A肘型电缆接头

产品概述：

■ 性 能
● 当与合适的套管或插头配合时，提供全屏蔽和密封可分离连接。可长期在水下或其它恶劣条件下运行。
● 内置式电容测试点可以安装带电指示器以确定线路状态
● 无最小相间安全距离要求
● 安装可以是垂直、水平或任意角度。
■ 应 用
● 用于连接电缆与变压器、开关柜、电缆分接箱等设备
● 适用于户内和户外安装
● 系统电压最高24kV
● 持续额定电流250A（300A过载可持续8小时）
● 电缆特性
     - 聚合物绝缘电缆（XLPE、ERP等）
     - 铜或铝导体
     - 具有半导电或金属屏蔽
     - 导体尺寸25～120mm2
■ 标 准
满足GB/T 12706.4-2002及IEC 60502.4-2005标准的要求。

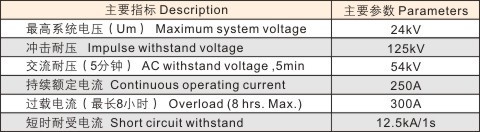

■ 电气性能

注：额定值基于IEC标准，不代表其最大性能。

产品结构：

1、 导电杆：用随箱提供的内六角扳手将镀锡的铜导电杆拧进导体连接器中；
2、 内半导电层：预制的EPDM导电橡胶有效的控制电气应力；
3、 绝缘层：特有的配方和混合技术确保预制EPDM绝缘橡胶的优质品质；
4、 拉环：一体模铸的不锈钢拉环带有棘爪便于夹具定位；
5、 电压测试点：用于测试线路是否带电需要和带电指示器配合；
6、 应力释放：外半导电层和绝缘的锥形几何结构用于释放电应力；
7、 电缆插入口：开口的尺寸提供的接口配合保证可靠密封；
8、 接地眼：预注到外半导电层中用于接地线的连接；
9、 外半导电层：预制的EPDM导电橡胶与电缆屏蔽的配合实现屏蔽连续，并确保外半导电层处于接地状态；
10、压接端子：两种压接端子全铜端子及铜铝压接端子分别使用。

■ 安 装
● 无需任何特殊工具，包带或填充
● 电缆接头安装到相关部件后立即通电运行
● 可与符合EN50180/EN50181 DIN47636/HN52-S-61标准规定的套管、接头或母排设备配合。

标准包装：
● 肘型电缆接头
● 铜或铝质压接端子
● 安装压板
● 插拔杆
● 清洁纸
● 硅脂
● 安装指导说明书
● 产品合格证
● 3只/盒　重量：2.4 kg　体积：16cm×23cm×11cm
